 |
  |

|
|
 |
|
TOP ＞ ガラス用途から探す
ガラス用途から探す

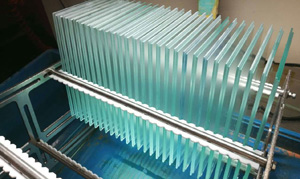

抗菌ガラス
抗菌ガラスはAg+、Cu+イオンをガラスの中に植入しています。
銀イオンは細菌を殺菌し、細菌の細胞活動や細菌のデオキシリボ核酸(DNA)を損傷し、生存機能を阻害します。
この抗菌効果はケミカル強化と同じ、使用、環境、時間などで変化することはありません。
JIS Z2801に準拠して、抗菌有効期間は2年間以上保証しています。
| 形状、サイズ | お客様の図面よりカスタム |
|---|---|
| 最大サイズ | 32インチ |
| 厚み | 0.33～4.0mm |
| ガラス基材 | ソーダライムガラス、アルミノケイ酸塩ガラス |
抗菌玻璃特性
| 性能 | イオン植入 |
|---|---|
| 抗菌層の耐磨寿命 | 優(＞100,000回) |
| 抗菌範囲 | 大腸菌や黄色ぶどう球菌 |
| 抗菌能力 | >99.0% |
| 抗菌活性値 | >2.0 |
| 耐高温 | 600℃ |
| 適用ガラス基材 | ソーダライムガラス アルミノケイ酸塩ガラス |

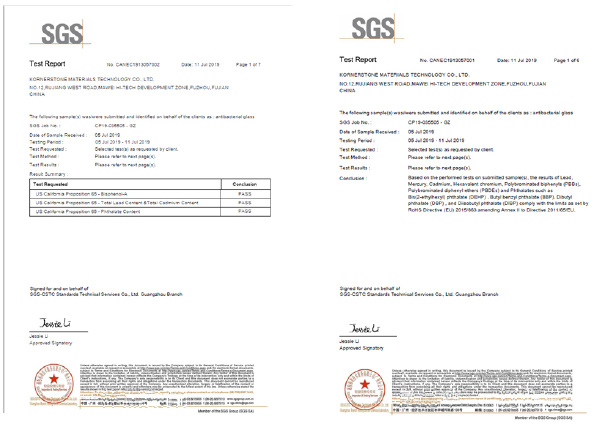

認証

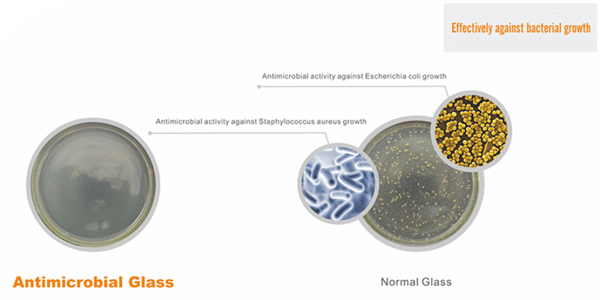

SGS測定結果によって、抗菌ガラスは藻類、真菌、糸状菌など細菌の増殖抑制効果について認証を受けています。
※抗菌能力R>2、抗菌率99.0%
応用及び方案
抗菌ガラスは医療設備、スマートホーム、交通設備などタッチパネルに多く利用されており、
人々の健康な生活を保護しています。

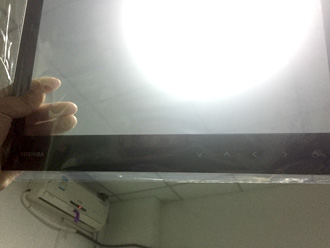

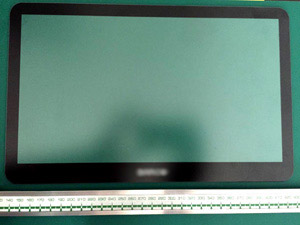

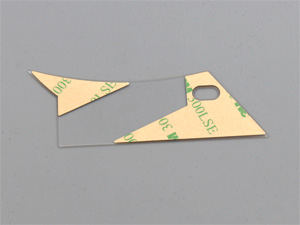

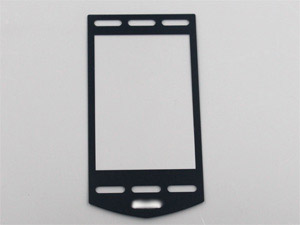

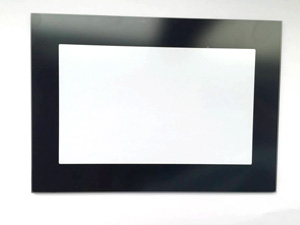

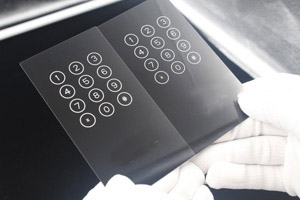

金融設備
ATM

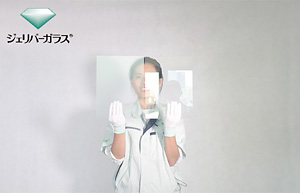

| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 60±10 ヘイズHaze 8 面粗度Ra 0.10 透過率 ＞ 89% |
| サイズ（L×W×T） | 350.0×240.0×3.0 mm |
| 強化 | ケミカル強化 CS＞450Mpa、DOL＞8um |
| 印刷色 | 無し |
| 表面処理 | 両面エッチングAG処理 |
| 貼り付け | 無 |
医療機器
血液検測器
| 材質 | コーニングゴリラガラス2320（Corning® Gorilla® Glass 2320） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 207.0×179.18×1.1 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 黒、白、青 |
| 表面処理 | AFコーティング指紋防止、水滴角＞110° |
| 貼り付け | 3M両面テープ 9495LE |

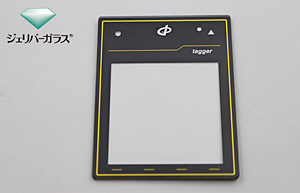

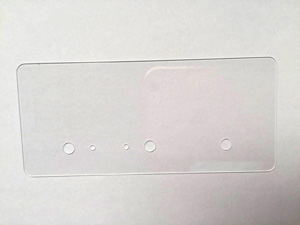

医療機器操作台
| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 70±10 ヘイズHaze 4.7 面粗度Ra 0.12 透過率 ＞ 89% |
| サイズ（L×W×T） | 170.0×82.0×2.0 mm |
| 強化 | ケミカル強化 CS＞450Mpa、DOL＞8um |
| 印刷色 | 黒 |
| 表面処理 | 片面エッチングAG処理 穴付け4個 溝付け |
| 貼り付け | 無 |

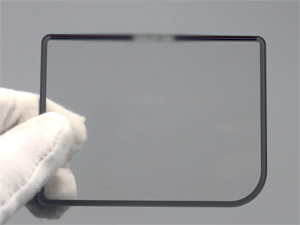

人体監視測定器
| 材質 | コーニングゴリラガラス2320（Corning® Gorilla® Glass 2320） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 183.0×120.0×1.1 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 黒、白、深青、浅青、黄、灰色、半透明黒 |
| 表面処理 | AFコーティング指紋防止、水滴角＞110° |
| 貼り付け | TESA 両面テープ 8854 |

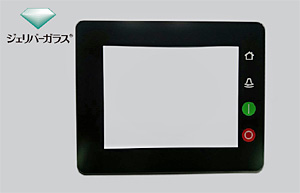

工業機器
掘削機械
| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 70±10 ヘイズHaze 4.7 面粗度Ra 0.12 透過率 ＞ 89% |
| サイズ（L×W×T） | 225.0×114.0×2.0 mm |
| 強化 | ケミカル強化 CS＞450Mpa、DOL＞8um |
| 印刷色 | 黒、白 |
| 表面処理 | 片面エッチング AG処理 |
| 貼り付け | 無 |
起重機
| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 70±10 ヘイズHaze 4.7 面粗度Ra 0.12 透過率 ＞ 89% |
| サイズ（L×W×T） | 239.0×204.0×2.0 mm |
| 強化 | ケミカル強化 CS＞450Mpa、DOL＞8um |
| 印刷色 | 黒、白 |
| 表面処理 | 片面エッチング AG処理 |
| 貼り付け | 無 |
土質検測器
| 材質 | コーニングゴリラガラス2320（Corning® Gorilla® Glass 2320） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 83.3×90.9×1.0 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 黒、白、灰色、赤 |
| 表面処理 | 無 |
| 貼り付け | 無 |

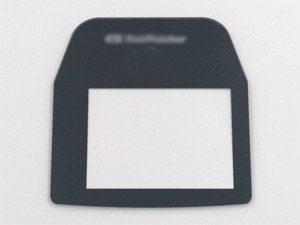

信号送信装置カバーガラス
| 材質 | AGCドラゴントレイル（AGC Dragontrail） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 76.9×59.69×2.0 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 黒、白、黄 |
| 表面処理 | 無 |
| 貼り付け | 無 |

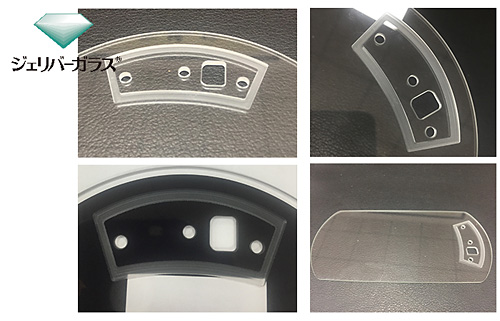

儀表
| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 60±10 ヘイズHaze 8 面粗度Ra 0.10 透過率 ＞ 89% |
| サイズ（L×W×T） | 144.0×78.0×3.0 mm |
| 強化 | ケミカル強化 CS＞450Mpa、DOL＞8um |
| 印刷色 | 無し |

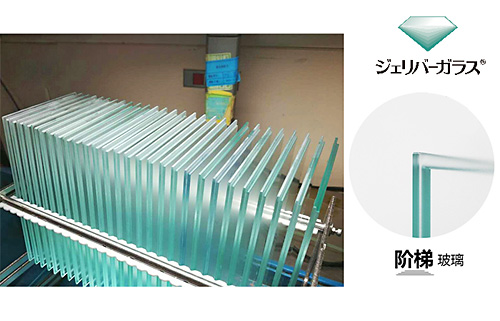

| 表面処理 | 両面エッチング AG処理 ２層段階研磨 |
| 貼り付け | 無 |
車両・公共交通等
地下鉄改札口 RFID
| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 70±10 ヘイズHaze 4.7 面粗度Ra 0.12 透過率 ＞ 89% |
| サイズ（L×W×T） | 125.0×105.0×4.0 mm |
| 強化 | ケミカル強化 CS＞450Mpa、DOL＞8um |
| 印刷色 | 黒、青、白 |
| 表面処理 | 両面エッチング AG処理 |
| 貼り付け | 無 |

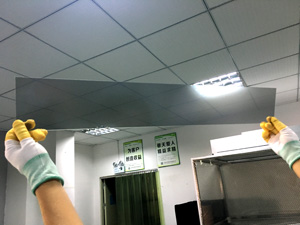

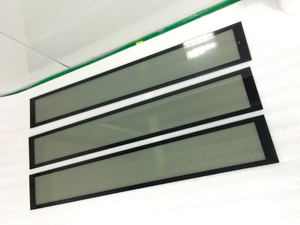

列車ディスプレー
| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 70±10 ヘイズHaze 4.7 面粗度Ra 0.12 透過率 ＞ 89% |
| サイズ（L×W×T） | 676.0×103.0×2.0 mm |
| 強化 | 物理強化 |
| 印刷色 | 無 |
| 表面処理 | 片面エッチング AG処理 |
| 貼り付け | 3M隔熱膜 |

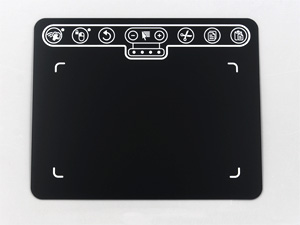

操作儀を交換
| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 50±10 ヘイズHaze 11 面粗度Ra 0.15 透過率 ＞ 89% |
| サイズ（L×W×T） | 162.0×130.0×2.0 mm |
| 強化 | ケミカル強化 CS＞450Mpa、DOL＞8um |
| 印刷色 | 黒、白、赤、緑 |
| 表面処理 | 片面エッチング AG処理 |
| 貼り付け | 無 |
スマート家電

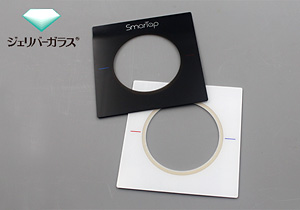

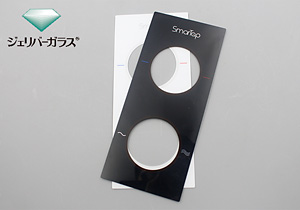

お湯温度調節器
| 材質 | コーニングゴリラガラス2320（Corning® Gorilla® Glass 2320） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 176.6×76.6×0.7 mm（大） 76.6×76.6×0.7 mm（小） |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 黒、白、銀色、青、赤、半透明黒 |
| 表面処理 | 穴付け2個 AFコーティング指紋防止、水滴角 ＞ 110° |
| 貼り付け | 3M両面テープ 9473PC |
手持設備、電子設備

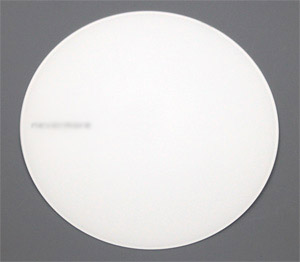

赤外線スキャナー
| 材質 | コーニングゴリラガラス2320（Corning® Gorilla® Glass 2320） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ | Φ 18.45 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 黒、白 |
| 表面処理 | 無 |
| 貼り付け | 3M両面テープ 4905 |

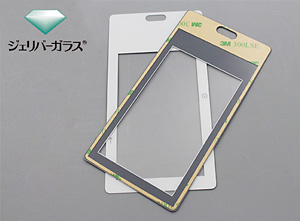

手持通信器
| 材質 | コーニングゴリラガラス2320（Corning® Gorilla® Glass 2320） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 127.0×64.6×0.5 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 白、灰色、黒 |
| 表面処理 | 穴付け１個 |
| 貼り付け | 3M両面テープ 93015LE |
瞳孔識別儀
| 材質 | コーニングゴリラガラス2320（Corning® Gorilla® Glass 2320） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 67.75×61.6×1.0 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 穴付け１個 黒、灰色、IR青 |
| 表面処理 | 無 |
| 貼り付け | 無 |
ゲーム機
| 材質 | コーニングゴリラガラス2320（Corning® Gorilla® Glass 2320） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 86.64×32.64×0.7 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 無 |
| 表面処理 | 穴付け１個 |
| 貼り付け | 3M両面テープ 93015LE |
カメラ
| 材質 | コーニングゴリラガラス7321（Corning® Gorilla® Glass 7321） |
|---|---|
| 光学データ | 透過率 ＞ 92% |
| サイズ（L×W×T） | 43.08×22.7×1.2 mm |
| 強化 | ケミカル強化 CS＞650Mpa、DOL＞40um |
| 印刷色 | 黒 |
| 表面処理 | 無 |
| 貼り付け | 3M両面テープ 9495LE |

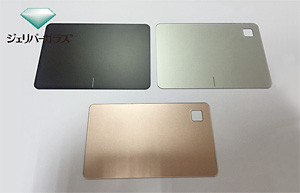

ノートパソコンのタッチパッド
| 材質 | ノングレアガラス（Anti-Glare Glass） |
|---|---|
| 光学データ | 光沢度Gloss 10±10 面粗度Ra 0.5 |
| サイズ（L×W×T） | 95.0×65.0×2.0 mm |
| 強化 | ケミカル強化 CS＞450Mpa、DOL＞8um |
| 印刷色 | 黒、銀、シャンパン |
| 表面処理 | 片面エッチング AG処理 |
| 貼り付け | 無 |

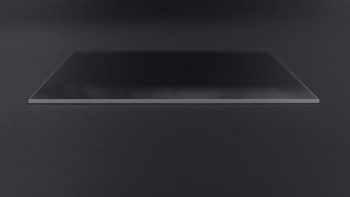

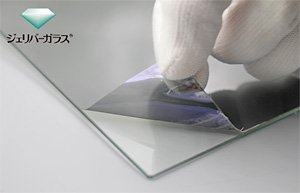

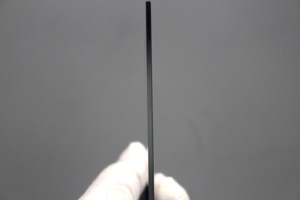

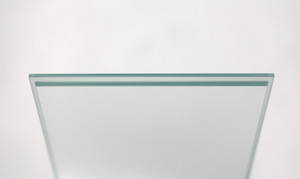

標準ガラスプレート
テスト用ガラス
 |
 |
 |

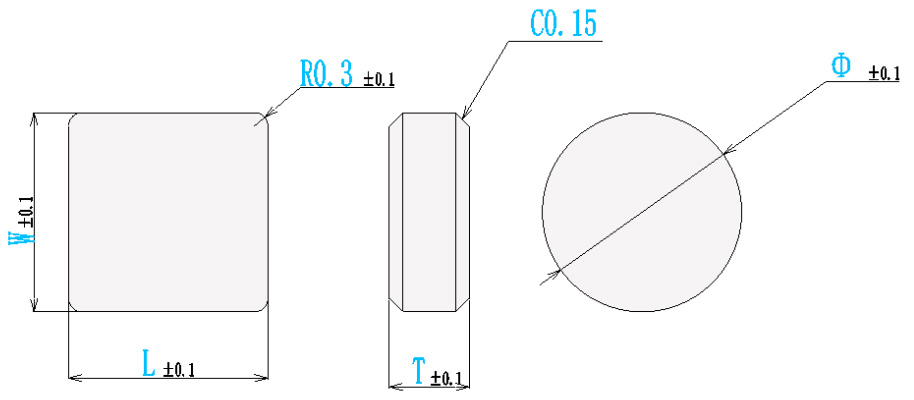

ガラス厚み及び公差（単位/mm）
| 厚み | 0.4 | 0.5 | 0.55 | 0.7 | 1.0 | 1.1 | 1.5 | 1.6 | 1.8 | 3.0 | 4.0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公差 | ±0.05 | ±0.2 | |||||||||
※ サイズフリー指定 異型も可能 穴開けも可能
各ガラスメーカー性能表
スマートフォンでは、表をスライドしてご覧いただけます。

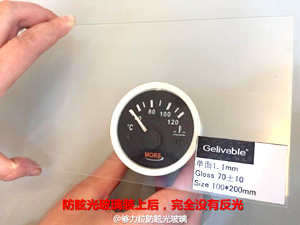

Gelivable USA AG ノングレア ガラス
| 厚み(MM) | 0.7 / 1.1 / 1.6 / 2.0 / 3.0 / 4.0 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >450Mpa | 熱膨張係数 | 8.5*10-6/℃ |
| DOL | >8um | 軟化点 | 720℃ |
| [g/cm³]密度 | 2.499 | 透過率 | >89% |
コーニングゴリラ2320
| 厚み(MM) | 0.4 / 0.5 / 0.55 / 0.7 / 0.85 / 1.0 / 1.1 / 1.3 / 1.5 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >650Mpa | 熱膨張係数 | 75.8*10-7/℃ |
| DOL | >40um | 軟化点 | 900℃ |
| [g/cm³]密度 | 2.39 | 透過率 | >92% |
コーニングゴリラ5318
| 厚み(MM) | 0.4 / 0.55 / 1.1 / 1.3 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >850Mpa | 熱膨張係数 | 86.9*10-7/℃ |
| DOL | >50um | 軟化点 | 912℃ |
| [g/cm³]密度 | 2.42 | 透過率 | >92% |
中国アルミノケイ酸塩ガラス
| 厚み(MM) | 0.55 / 0.7 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >650Mpa | 熱膨張係数 | 96*10-7/℃ |
| DOL | >35um | 軟化点 | 830℃ |
| [g/cm³]密度 | 2.47 | 透過率 | >91% |
ドラゴン
| 厚み(MM) | 0.55 / 0.7 / 1.1 / 2.0 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >650Mpa | 熱膨張係数 | 98*10-7/℃ |
| DOL | >35um | 軟化点 | 831℃ |
| [g/cm³]密度 | 2.48 | 透過率 | >91% |
SCHOTT D236T
| 厚み(MM) | 0.145 / 0.21 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >350Mpa | 熱膨張係数 | 3.25*10-6K-1 |
| DOL | >8um | 軟化点 | 820℃ |
| [g/cm³]密度 | 2.2 | 透過率 | >91% |
AGC
| 厚み(MM) | 0.33 / 0.55 / 0.7 / 1.1 / 1.8 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >450Mpa | 熱膨張係数 | 90*10-7/℃ |
| DOL | >8um | 軟化点 | 740℃ |
| [g/cm³]密度 | 2.5 | 透過率 | >89% |
中国アルミノケイ酸塩ガラス
| 厚み(MM) | 0.55 / 0.7 / 1.1 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >450Mpa | 熱膨張係数 | 8.5-9.0(*10-6/℃) |
| DOL | 8-12um | 軟化点 | 733℃ |
| [g/cm³]密度 | 2.5 | 透過率 | >90% |
超白ガラス
| 厚み(MM) | 0.55 / 0.7 / 1.1 / 3.0 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >450Mpa | 熱膨張係数 | 92.8*10-7/℃ |
| DOL | >8um | 軟化点 | 725℃ |
| [g/cm³]密度 | 2.5076 | 透過率 | >89% |
NSG
| 厚み(MM) | 0.55 / 0.7 / 1.1 / 1.8 |
| サイズ(MM) | Min：Φ 2mm 5x5mm / Max：Φ 500mm 500x500mm |
| CS | >450Mpa | 熱膨張係数 | 90*10-7/℃ |
| DOL | 8-12um | 軟化点 | 730℃ |
| [g/cm³]密度 | 2.5 | 透過率 | >89% |
ご相談・各種お問い合わせ
株式会社カノウプレシジョンでは、カバーガラスのサンプル提供や最適なご提案をいたします。
カバーガラスに関するお困りごとは、お気軽にご相談ください。
株式会社カノウプレシジョン
タッチパネルの
モジュールとカバーガラス製造・販売
タッチパネルの
モジュールとカバーガラス製造・販売
03-5849-4682
080-2102-5028(担当：吉原)
080-2102-5028(担当：吉原)
03-5849-4659
Copyright 株式会社カノウプレシジョン KANOU PRECISION (JAPAN) CO.,LTD. all right reserved.
